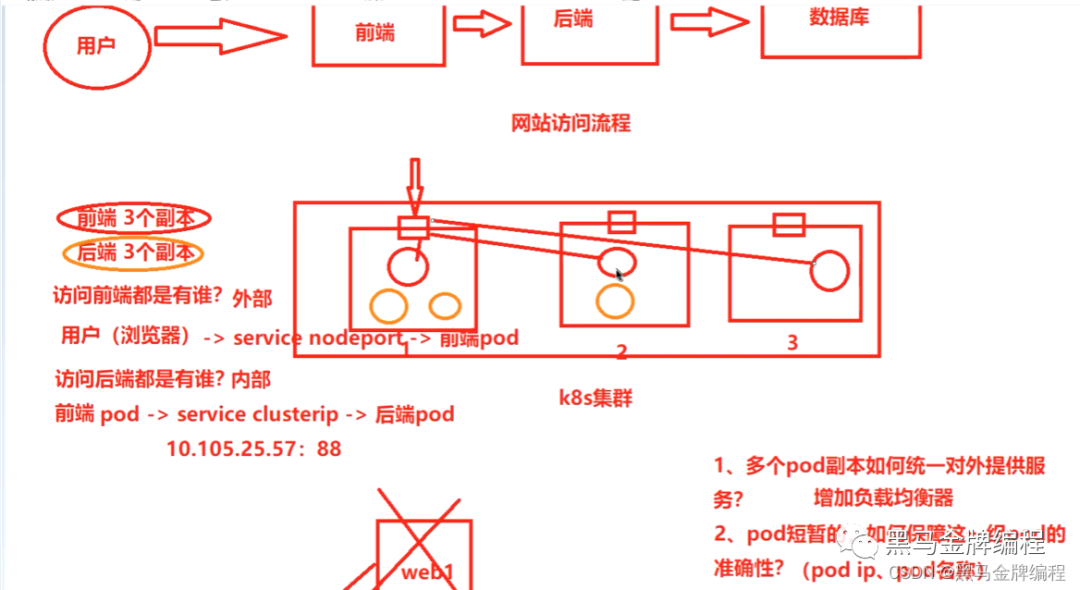

Service 存在的意义

Service引入主要是解决Pod的动态变化，提供统一访问入口：

    防止Pod失联，找到提供同一个服务的Pod（服务发现）

    定义一组Pod的访问策略（负载均衡）

编辑

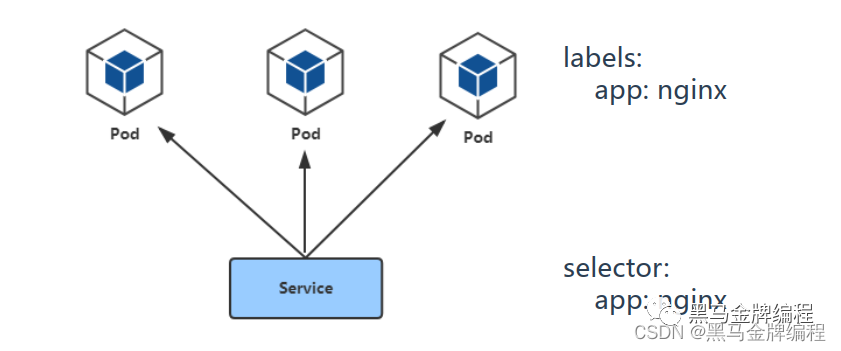

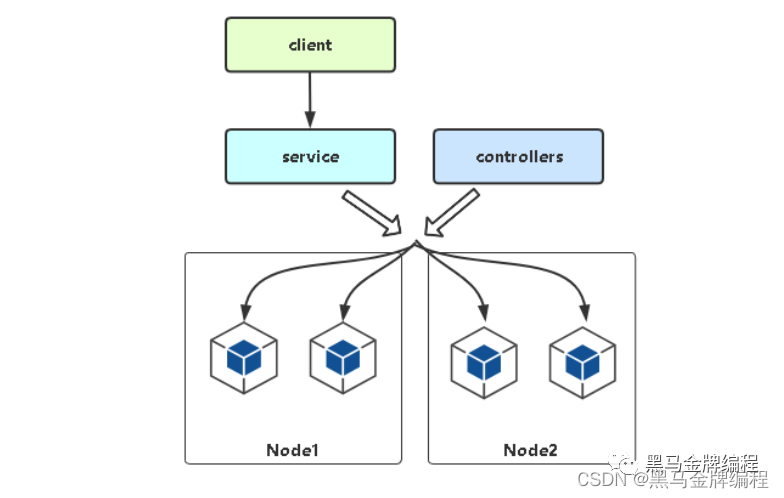

Pod与Service的关联

    Service通过标签关联一组Pod

    Service为一组提供负载均衡能力

编辑

Service定义与创建

创建service

kubectl create service clusterip web --tcp=80:80

或

导出成yaml文件

kubectl create service clusterip web6 --tcp=80:8080 --dry-run=client -o yaml > service.yaml

编辑

然后执行

kubectl apply -f service.yaml

查看service：

kubectl get service

定义service.yaml

    apiVersion: v1kind: Servicemetadata:name: webspec:type: ClusterIP # 服务类型ports:- port: 80protocol: TCP# Service端口# 协议targetPort: 80 # 容器端口（应用程序监听端口）
    selector:app: web# 指定关联Pod的标签

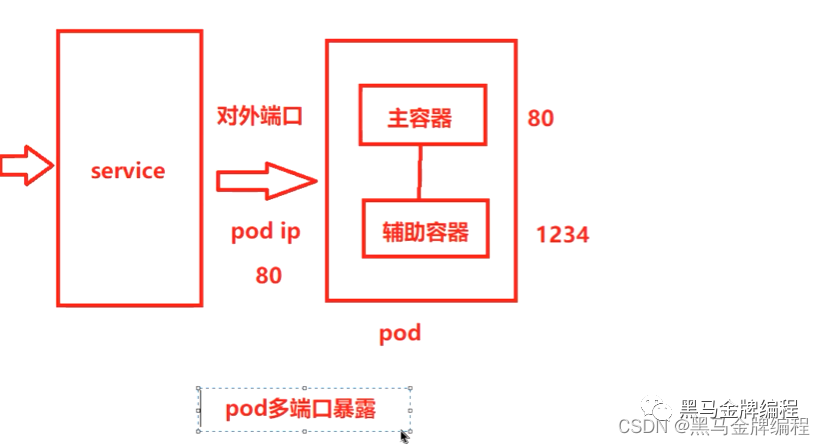

    多端口Service定义

     对于某些服务，需要公开多个端口，Service也需要配置多个端口定义，通过端口名称区分

    编辑

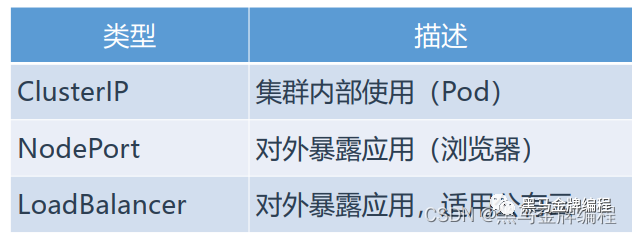

    Service三种常用类型

    编辑

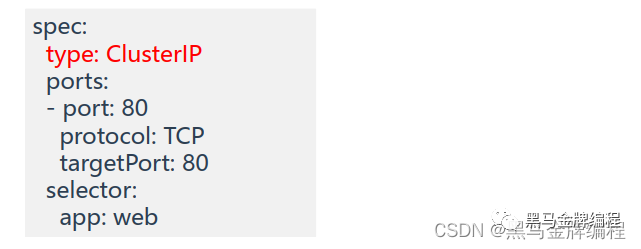

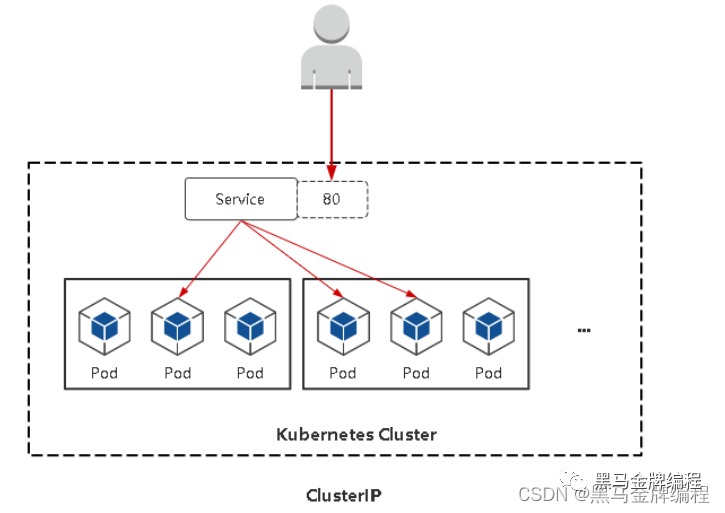

    ClusterIP

    默认， 分配一个稳定的IP地址，即VIP，只能在集群内部访问。

    编辑编辑

    编辑

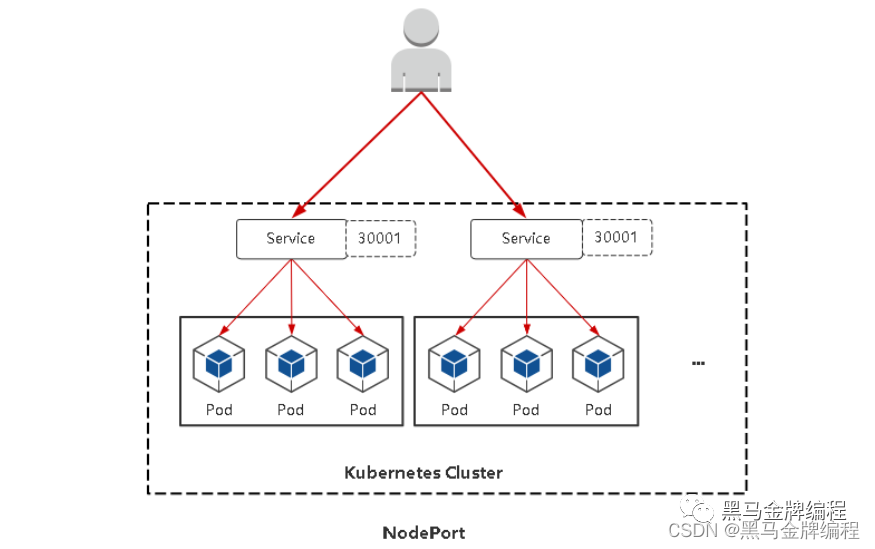

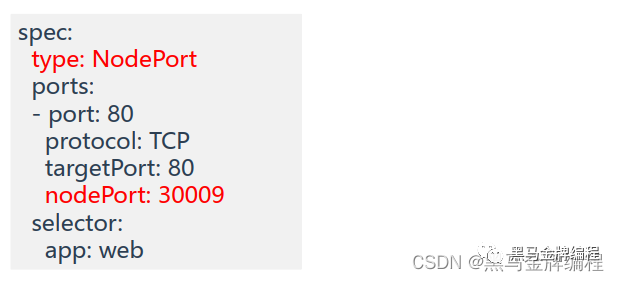

    NodePort

        在每个节点上启用一个端口来暴露服务，可以在集群外部访问。也会分配一个稳定内部集群IP地址。

    访问地址：

         :

    端口范围：

         30000-32767

    编辑编辑

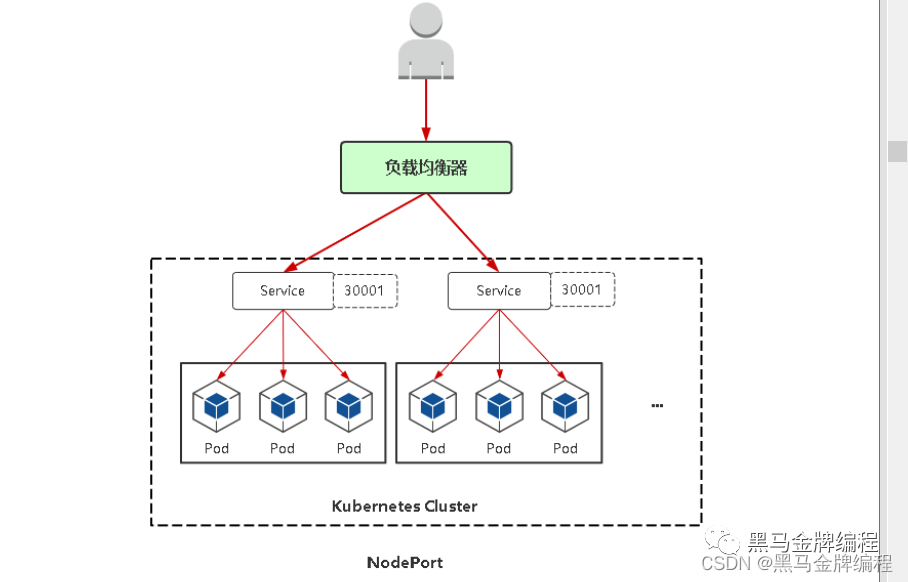

    NodePort

    会在每台Node上监听端口接收用户流量，在实际情况下， 对用户暴露的只会有一个IP和端口，那这么多台Node该使

    用哪台让用户访问呢？

    这时就需要前面加一个公网负载均衡器为项目提供统一访问入口了。

    编辑

      user -> 公网负载均衡器 -> service nodeport 30001 -> 分布各节点pod
      user -> 公网负载均衡器 -> service nodeport 30002 -> 分布各节点pod
      user -> 公网负载均衡器 -> service nodeport 30003 -> 分布各节点pod
      userspace

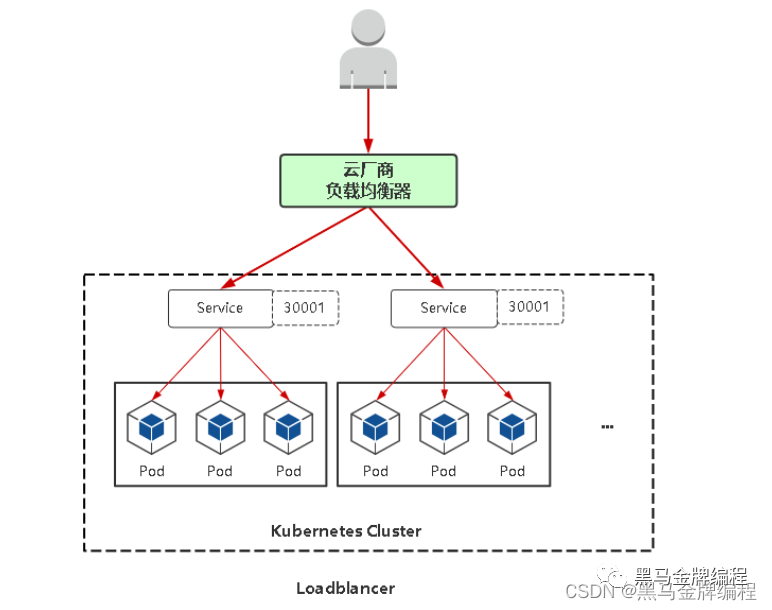

      LoadBalancer

       与NodePort类似，在每个节点上启用一个端口来暴露服务。除此之外， Kubernetes会请求底层云平台（例如阿里云、腾

      讯云、 AWS等）上的负载均衡器，将每个Node（[NodeIP]:[NodePort]）作为后端添加进去。

      编辑

      Service代理模式

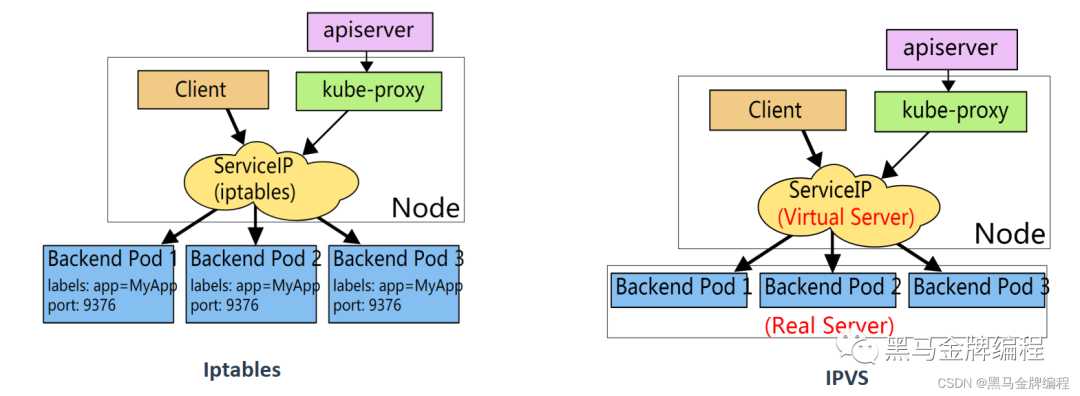

      Service的底层实现主要有iptables和ipvs二种网络模式，决定了如何转发流量

      编辑

      二进制方式修改ipvs模式

        # vi kube-proxy-config.ymlmode: ipvsipvs:scheduler: "rr“
        # systemctl restart kube-proxy

        注：配置文件路径根据实际安装目录为准

        kubeadm方式修改ipvs模式

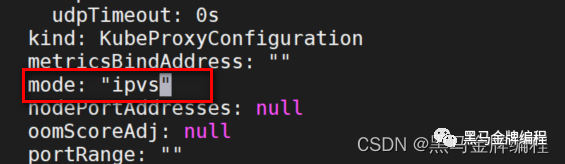

        kubectl edit configmap kube-proxy -n kube-system

        编辑

        注意：

        1、 kube-proxy配置文件以configmap方式存储

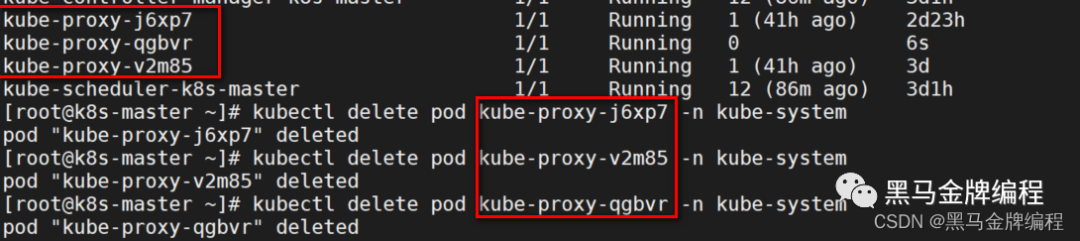

        2、如果让所有节点生效，需要重建所有节点kube-proxy pod

        编辑

        删除之后会自动拉起

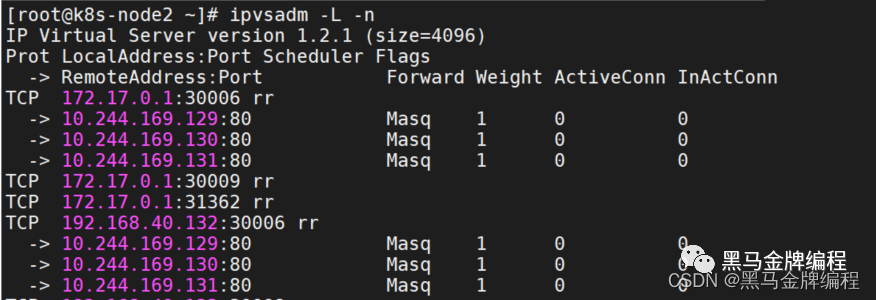

        然后再node节点上查看是否启用了ipvs规则

        编辑

        流程包流程：客户端 ->NodePort/ClusterIP（iptables/Ipvs负载均衡规则） -> 分布在各节点Pod

        查看负载均衡规则

        • iptables模式
        iptables-save |grep SERVICE-NAME>
        • ipvs模式
          ipvsadm -L -nIptables 与 IPVS对比Iptables：（适合小规模）
          • 灵活，功能强大
          • 规则遍历匹配和更新，呈线性时延
          IPVS：（适合大规模）
          • 工作在内核态，有更好的性能
          • 调度算法丰富： rr， wrr， lc， wlc， ip hash，更高效

          Service DNS名称

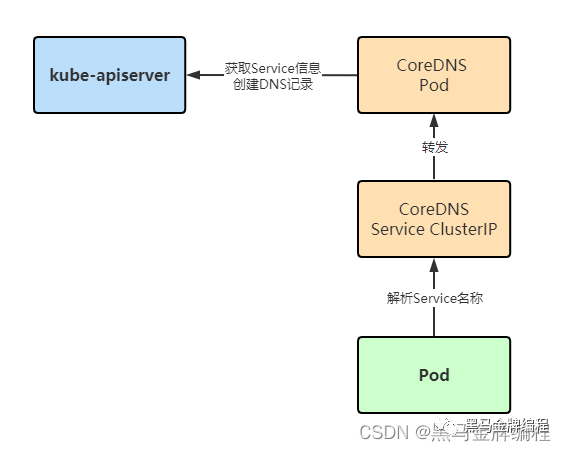

          CoreDNS：是一个DNS服务器， Kubernetes默认采用，以Pod部署在集群中。

          CoreDNS服务监视Kubernetes API，为每一个Service创建DNS记录用于域名解析。

          ClusterIP A记录格式

          ..svc.cluster.local

          示例： my-svc.my-namespace.svc.cluster.local

          编辑

          Ingress为弥补NodePort不足而生

          NodePort存在的不足

          • 一个端口只能一个服务使用，端口需提前规划

          • 只支持4层负载均衡

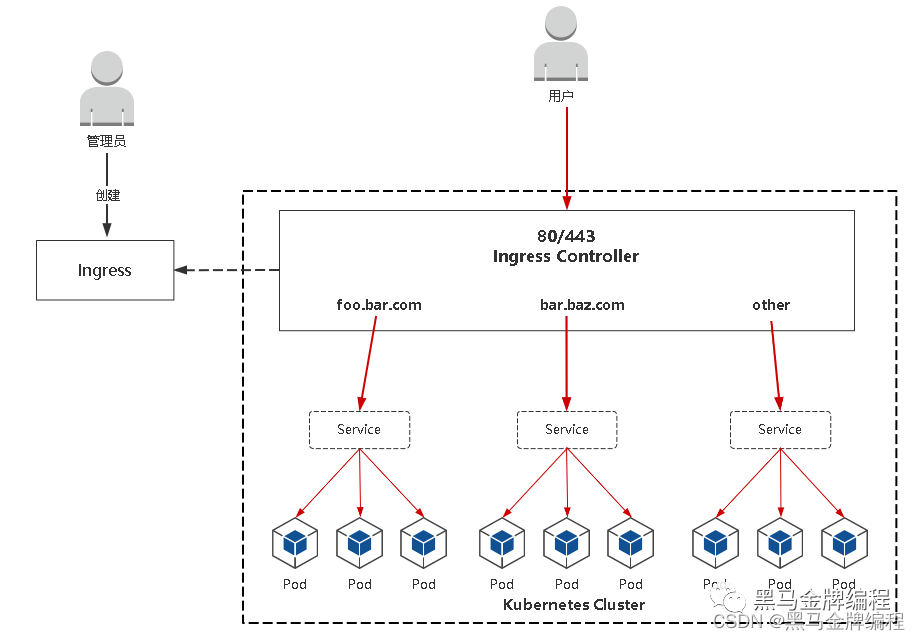

          Ingress是什么

          • Ingress： K8s中的一个抽象资源，给管理员提供一个暴露应用的入口定义方法

          • Ingress Controller： 负责流量路由，根据Ingress生成具体的路由规则，并对Pod负载

          均衡

          编辑

          Ingress Controller是什么？

          Ingress管理的负载均衡器，为集群提供全局的负载均衡能力。

          使用流程：

          1. 部署Ingress Controller

          2. 创建Ingress规则

          Ingress Controller有很多实现，我们这里采用官方维护的Nginx控制器。

          项目地址： https://github.com/kubernetes/ingress-nginx

          修改YAML里镜像地址为国内的： lizhenliang/ingress-nginx-controller:v1.1.0

          其他控制器： https://kubernetes.io/docs/concepts/services-networking/ingress-controllers/

          暴露Ingress Controller两种方式

          编辑

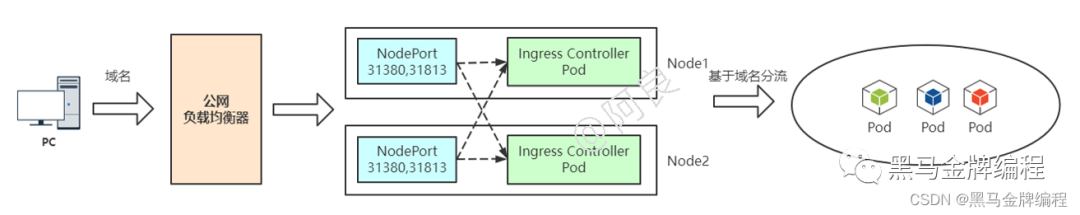

          Service NodePort暴露Ingress Controller

          编辑

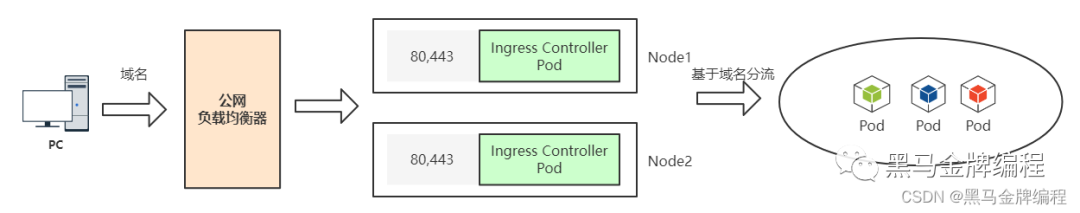

          共享宿主机网络（ hostNetwork:True ）

          Ingress 规则配置

          创建：

          kubectl apply -f xxx.yaml

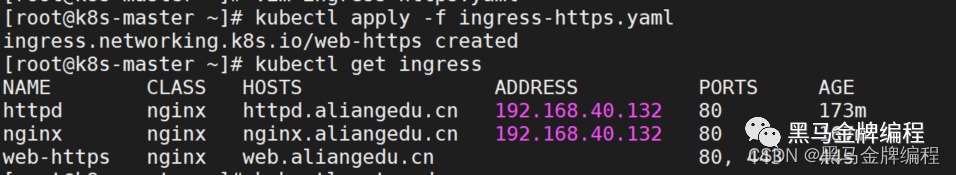

          查看：

          kubectl get ingress

          测试：本地电脑绑定hosts记录对应ingress里面配置的域名

          例： web.aliangedu.cn

          编辑

          Ingress 规则配置： HTTPS

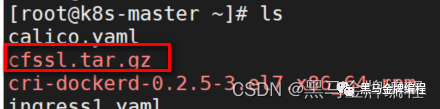

          上传证书文件和 certs.sh脚本

          编辑

          加压后执行脚本

          配置HTTPS步骤：

          1、准备域名证书文件（来自： openssl/cfssl工具自签或者权威机构颁发）

          2、将证书文件保存到Secret

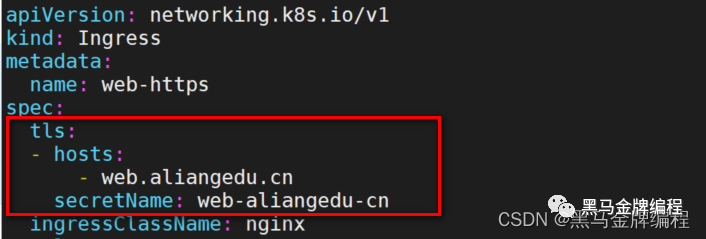

          3、 Ingress规则配置tls

          修改yaml文件

          编辑

          Ingress Controller怎么工作的？

          Ingress Controller通过与 Kubernetes API 交互，动态的去感知集群中 Ingress 规则变化，然后读取它，按照自定义的规则，规则就是写明了哪个域名对应哪个service，生成一段 Nginx 配置，应用到管理的Nginx服务，然后热加载生效。以此来达到Nginx负载均衡器配置及动态更新的问题。

          流程包流程：客户端 ->Ingress Controller（nginx） -> 分布在各节点Pod

          四层（传输层）：基于IP和端口进行转发

          七层（应用层）：基于应用层协议转发，例如HTTP：域名、URL等

          service，背后有iptables实现

          ingress，背后有ingress controller（内部是有个负载均衡技术，是什么？）实现

          kube-proxy = ingress controller

          访问流程1：

          用户（域名） ->  公网负载均衡器 80,443 -> 所有宿主机 service nodeport -> ingress controller（nginx，基于域名） -> 分布在各个节点的pod

          注： 增加service（iptables）转发，提高一点时延

          访问流程2：

          用户（域名） -> 公网负载均衡器 80,443 ->  指定宿主机 ingress controller（nginx，基于域名） -> 分布在各个节点的pod

          注：域名必须得解析到ingress controller pod所在的节点ip

          公网负载均衡器用途

          1、将内网k8s集群的service、ingress暴露到互联网

          2、提高内网k8s集群安全性

          nginx-ingress-controller 主要用于访问k8s api获取创建的ingress规则，生成nginx vhost配置并生效

          nginx 就是nginx本尊，做了一些优化和功能加强
